Transmisjonselektronmikroskopi (TEM)

Hos SINTEF tilbyr vi avanserte TEM-tjenester som en del av den nasjonale NORTEM-infrastrukturen, med tilgang til instrumentering i verdensklasse og ekspertise innen materialkarakterisering på atomnivå.

Kontaktpersoner

TEM. Foto: Annett Thøgersen

Hva er TEM?

Transmisjonselektronmikroskopi bruker en elektronstråle med høy energi som sendes gjennom en ultratynn prøve for å oppnå oppløsning på atomnivå. Denne teknikken avslører krystallstruktur, kjemisk sammensetning og defekter som styrer materialegenskaper—informasjon som er umulig å oppnå med konvensjonell mikroskopi.

Våre instrumenter

  • JEOL 2100F: Et allsidig felt-emisjons-TEM for høyoppløselig avbildning og analytisk arbeid.
  • ThermoFisher Titan G2 60-300: I drift frem til 2026.
  • Kommer snart – JEOL Mono ARM: Neste generasjon TEM med forbedret avbildning, spektroskopi og analytisk ytelse.

Muligheter

  • Høyoppløselig avbildning: Visualisering på atomnivå av defekter, grensesnitt og nanostrukturer.
  • Krystallografisk analyse: Elektrondiffraksjon for faseidentifikasjon og orienteringskartlegging.
  • Kjemisk kartlegging: Grunnstoff- og bindingsanalyse med EDS og monokromatisert EELS.
  • Avanserte teknikker: STEM, HRTEM og in-situ-eksperimenter under kontrollerte miljøer.
  • Inert prøvetransport: Mulighet til å flytte prøver fra fabrikasjon i FIB, via hanskeboks, til TEM.

Bruksområder

  • Nanoteknologi og energimaterialer
  • Metallurgi og halvledere
  • Tynne filmer, belegg og grensesnitt
  • Feilanalyse og avansert materialdesign

Hvorfor det er viktig

TEM er avgjørende for nanoteknologi, energimaterialer og halvledere, der ytelsen avhenger av egenskaper på atomnivå. Ved å kombinere avbildning, diffraksjon og spektroskopi gir TEM innsikt som driver innovasjon innen avanserte materialer og komponenter.

Utforsk mer:

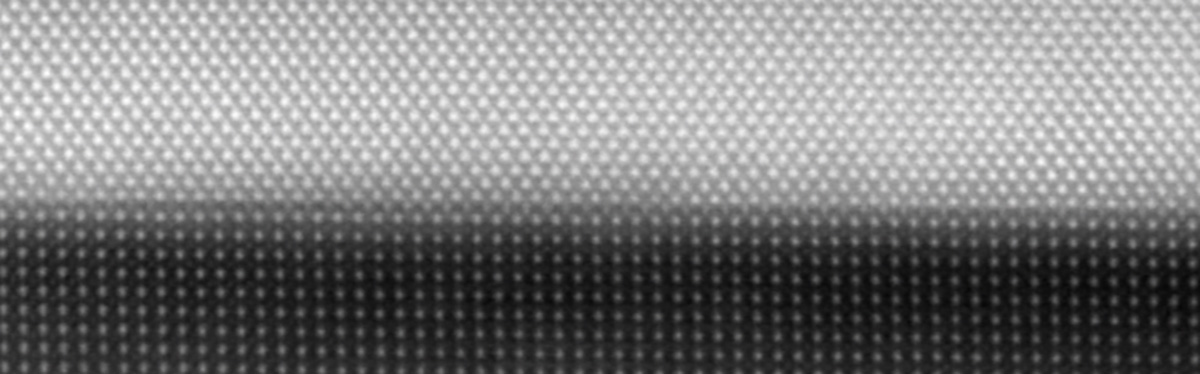

Bilde med atomskalaoppløsning  av en heterogen grenseflate I en brenselcellemembran. Foto: Patricia Almeida Carvalho
