Sveipeelektronmikroskopi (SEM)
Våre SEM-systemer er allsidige verktøy som tilbyr høy forstørrelse, stor dybdeskarphet og avansert kjemisk og strukturell analyse. De leverer svært detaljerte bilder av ulike prøver, inkludert stål, aluminiumlegeringer, solcellesilisium, batterielektroder, elektronikk, brenselceller, hydrogenmembraner, polymerer (med eller uten fiberforsterkning), mineraler, medisinsk utstyr og mer.
Kontaktperson
Hva er SEM?

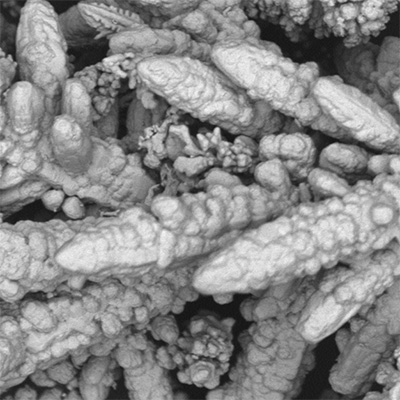

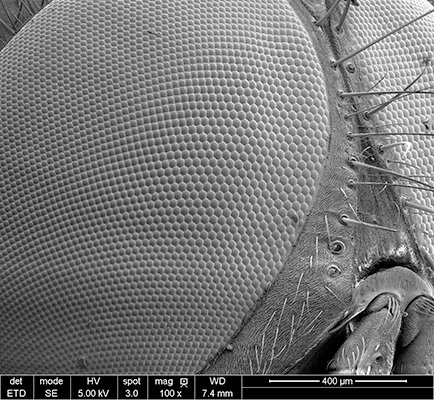

SEM: Gir ultradetaljert avbildning av overflater, som avslører morfologi, struktur og sammensetning. SEM brukes bredt til materialkarakterisering av metaller, polymerer, kompositter og funksjonelle materialer.
Våre instrumenter
- Phenom G2 XL Desktop SEM: Et raskt, automatisert bord-SEM med stor prøvekapasitet, ideelt for høyhastighetsavbildning. Vår favorittfunksjon er støtte for Python-skripting, som muliggjør tilpasset arbeidsflytautomatisering.
- FEI Nova NanoSEM 650: Et høyoppløselig FEG-SEM med avanserte analytiske kapabiliteter. Vår favorittfunksjon er det store prøvekammeret som tillater store prøver, in-situ-eksperimenter og et bredt spekter av detektorer.
Integrerte analyserverktøy:
- Energidispersiv røntgenspektroskopi (EDS): Måler grunnstoffene fra bor til uran. Sammensetningskartlegging muliggjør visualisering av lagdelte strukturer, kompositter og uønskede elementer.

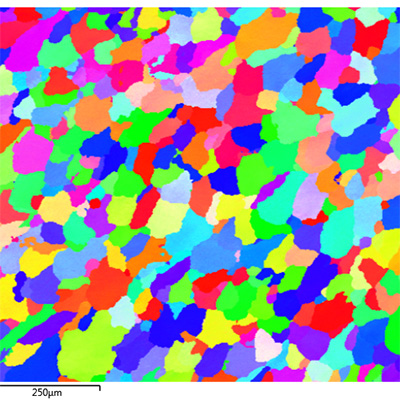

- Elektrontilbakespredningsdiffraksjon (EBSD): Undersøker og kartlegger krystallstrukturer, og gir innsikt i egenskaper som styrer makroskopisk oppførsel i metaller og legeringer.
- Transmisjonsdetektor: Muliggjør observasjon av tynne lameller og inspeksjon av TEM-prøver i STEM-modus.
Muligheter:
- Lavvakuummodus: Avbilder elektrisk isolerende prøver uten belegg.
- Multiprøveholder og automatisering: Kombinert med skripting for ubemannet avbildning av titalls av prøver—øker effektiviteten.
- Stort prøvekammer: Rommer store prøver og støtter in-situ-eksperimenter (f.eks. strekkprøving, temperaturvariasjon).
- Plasmarenser og kaldfinger i kammeret: Opprettholder et rent miljø, reduserer kontaminering for høyforstørrelsesavbildning.
- In-situ-målinger: Elektrisk gjennomføring tillater in-situ biasing, oppvarming og nedkjøling (med tilgang til alle detektorer) og live SEM-avbildning av strekkprøving.
- Vakuumbasert eller inert prøvetransport: Transport av prøver fra FIB, via hanskeboks, til vår FEG-SEM.

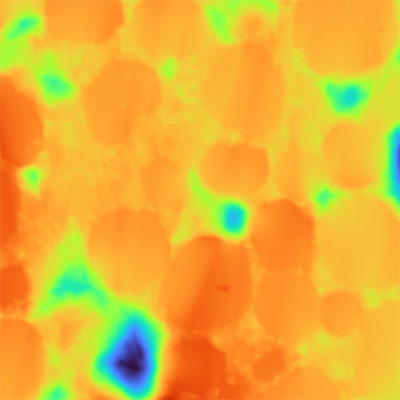

- Overflatetopografi, høyde- og porøsitetskartlegging
Bruksområder:
- Strukturell og kjemisk analyse av metaller, legeringer og kompositter
- Inspeksjon av halvledere og elektronikk
- Energimaterialer (brenselceller, batterier, hydrogenmembraner)
- Medisinsk utstyr og polymerforskning
- In-situ mekaniske og termiske studier
Hvorfor det er viktig:
SEM er en grunnleggende teknikk innen materialvitenskap, som tilbyr høyoppløselig avbildning, kjemisk analyse og overflatekarakterisering av et bredt spekter av materialer. Evnen til å visualisere mikrostrukturer og oppdage sammensetningsvariasjoner gjør den essensiell for feilanalyse, kvalitetskontroll og materialutvikling. Enten du arbeider med metaller, polymerer, elektronikk eller energimaterialer, gir SEM innsikten som trengs for å forstå ytelse og drive innovasjon.
