LINKpipe – et nytt verktøy for integritetsvurdering

LINKpipe – et nytt verktøy for integritetsvurdering

LINKpipe er et ikke-lineært, spesialtilpasset elementverktøy for å utføre utmattelses- og bruddmekanikkberegninger i rørledninger og rørkonstruksjoner.

Utfordringen

Strukturelle materialer vil i seg selv ha sprekker og defekter, spesielt i sveiste forbindelser. Stålkonstruksjoner som rørledninger er utsatt for ekstreme belastninger og miljø, og dermed kan defekter vokse under installasjon og drift.

Erosjon, korrosjon, materialtretthet og andre nedbrytningsmekanismer kan også introdusere nye feil gjennom mange års drift.

Under designfasen kan maksimalt tillatte feilstørrelser beregnes, som sikrer robusthet under installasjon og drift i løpet av rørledningens levetid.

Selv om designregler basert på analytiske forhold representerer utnyttelse av erfaring og teoretisk kunnskap samlet over generasjoner, kan de mangle nøyaktighet og føre til ikke-konservative eller ineffektiv design. Mer nøyaktige designverktøy er viktige for å beskytte menneskelige, miljømessige og økonomiske ressurser. Avanserte datamodeller, vanligvis i form av 3D finite element (FE) -analyser, brukes til å forbedre design, hvor marginene er optimaliserte innenfor designet. Imidlertid har disse avanserte datamodellene blitt for kompliserte og tidkrevende i bruk, og dermed upraktiske for designformål.

Løsningen

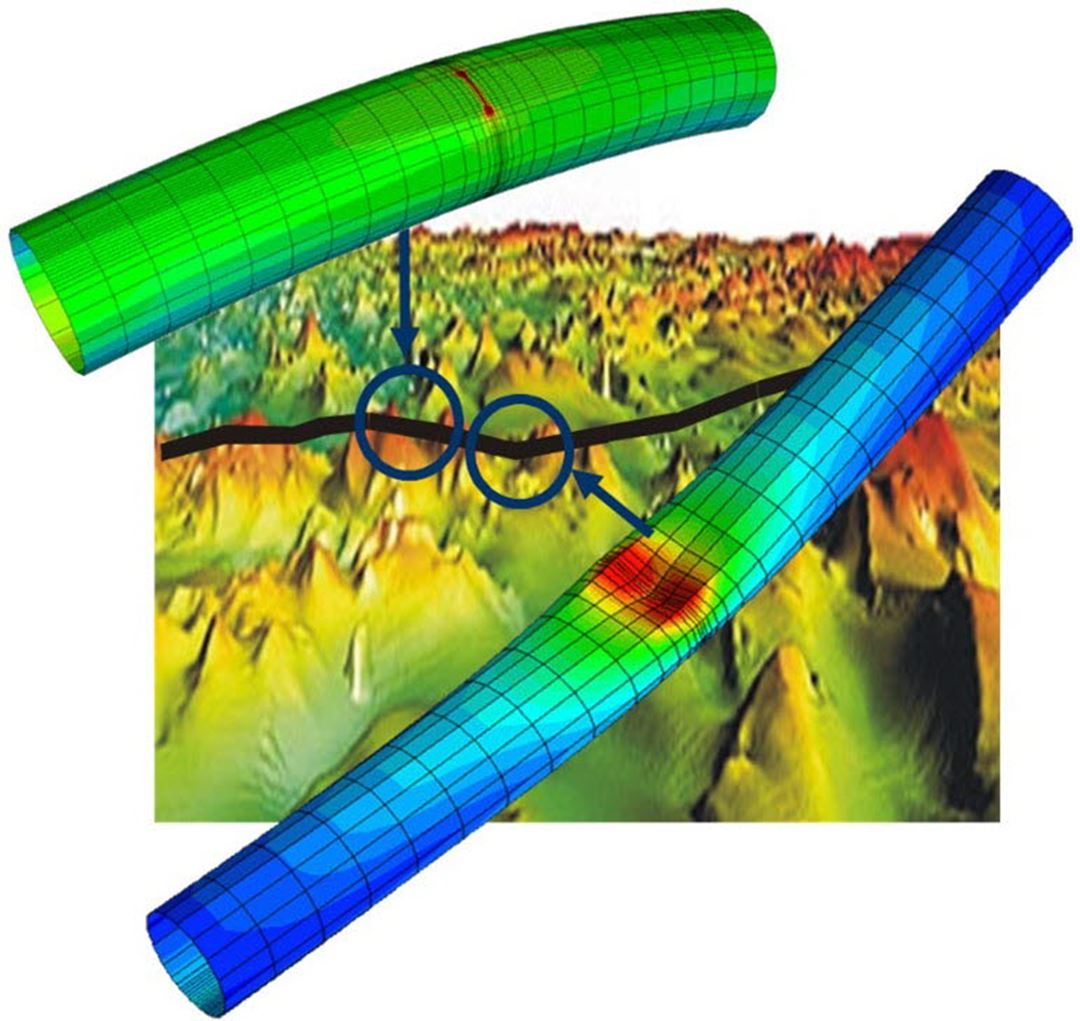

Figur 1 Koblingen mellom lokal svikt og strukturell respons

LINKpipe er et ikke-lineært, spesialtilpasset elementverktøy for å utføre utmattelses- og bruddmekanikkberegninger i rørledninger og rørkonstruksjoner.

LINKpipe-verktøyet gir en sterk forbedring i design og levertidsvurderinger av rørledninger. Teori og praksis har gjennom LINKpipe-programvaren blitt slått sammen med elementmodellene til designingeniørene. LINKpipe representerer ekspertisen til designingeniøren og material- og bruddmekanikkeksperten sammen.

LINKpipe implementerer den mest avanserte teknologien i feltet, inkludert de siste moderne fremskritt innen belastningsbasert bruddvurdering, utviklet av en gruppe eksperter ved Norges teknisk-naturvitenskapelige universitet (NTNU) og SINTEF. LINKpipe er et kommersielt tilgjengelig program som tilbys av SINTEF.

LINKpipe = En Shell-elementmodell + det forbedrede linjespringelementet

LINKpipe forteller deg hvilke sprekker som er kritiske

Overvåkings- og inspeksjonsdata gir informasjon om feil og plassering. LINKpipe gir deg en konklusjon:

  • Om du trygt kan fortsette operasjonen, eller
  • Hvis reparasjon / utskifting er nødvendig

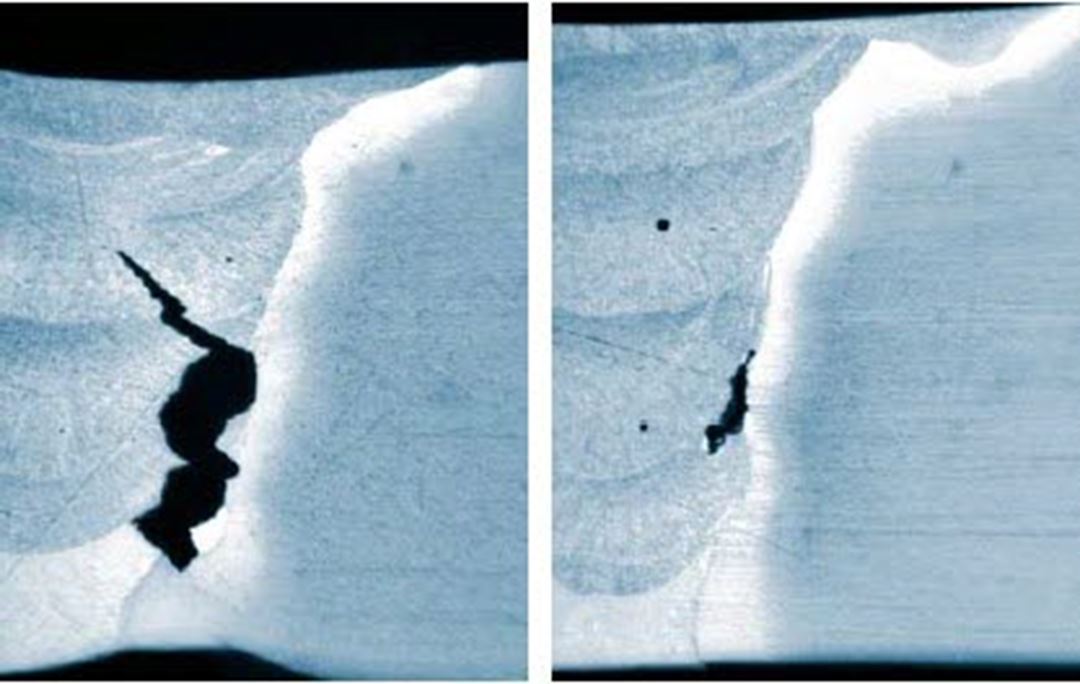

Figur 2 Makrografi av sveiser med mangler

LINKpipe kan brukes til:

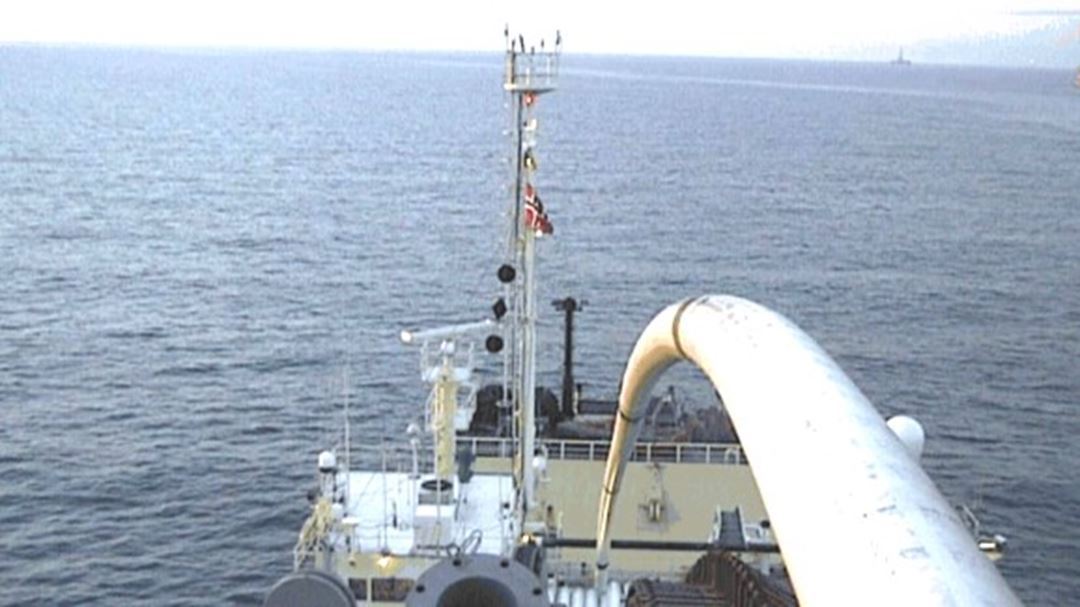

  • Pipeline installation
    • S-lay, J-lay and Reeling
    • J-tube pull-in
  • Subsea pipeline operations
    • Lateral buckling, upheaval buckling, free spans
    • Shut-ins/shutdowns (pressure and temperature cycling)
    • Operation outside of design envelope
  • Arctic pipeline design
    • Frost heave and thaw settlement
    • Ice gouging/sub-gouge deformation
  • Pipelines subjected to large ground displacements
    • Seismic loading
    • Lateral spreading (loss of stability/slides)
  • Fracture and/or bulking of pipelines subjected to corrosion
    • Effects on integrity from loss of wall thickness
  • Fatigue assessment to crack-like defects
  • Early pipeline design
    • Sensitivity studies
    • Specification of required material resistance
  • Tendons, umbilical, general tubular structures
  • Accidental loading scenarios
    • Anchor hooking



Seniorforsker
966 90 027

Gjeldende LINKpipe versjon: 3.3.0.7
(Utgitt 20-06-2020)
