Hovedvindu – Tabell over bygninger

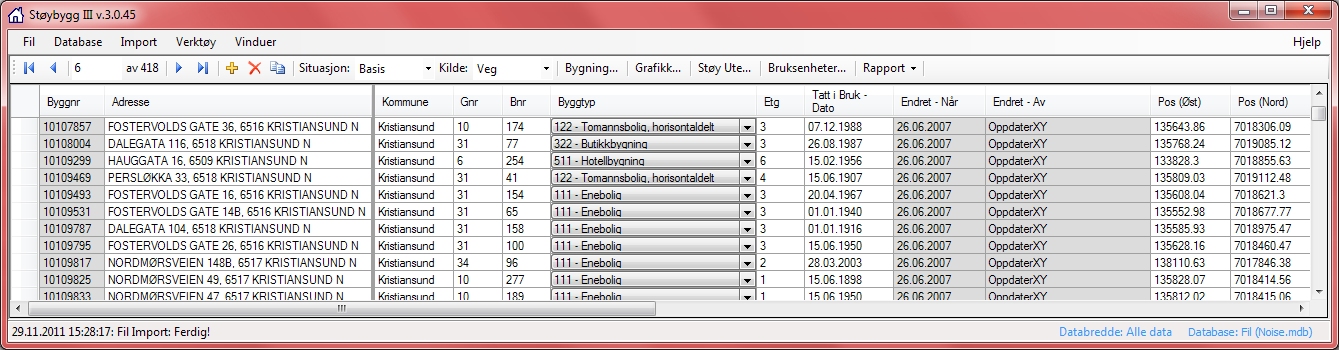

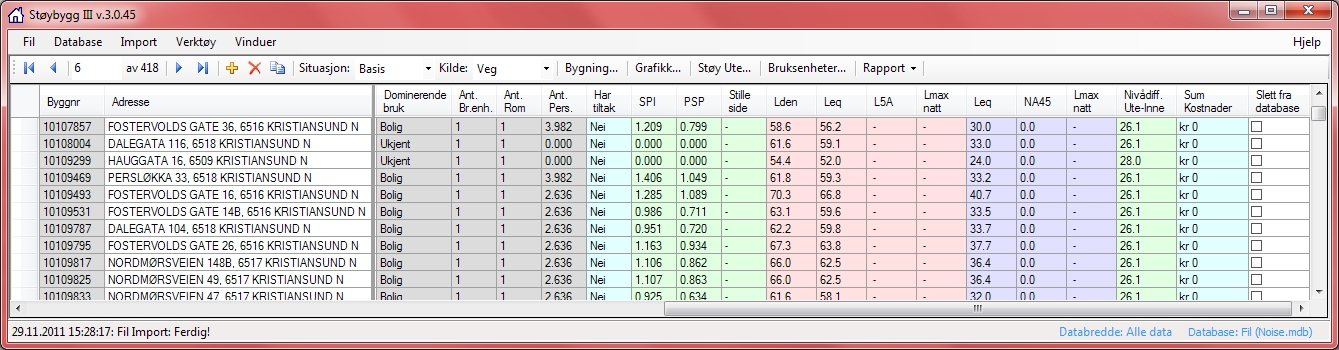

Figurene under viser hhv. første og siste halvpart av tilgjengelige kolonner. (Klikk på et element i figuren for å gå direkte til det aktuelle avsnittet)

Menylinje

Menylinjen har følgende elementer:

• Fil
  • Import...: Laster inn bygninger fra fil. Brukeren kan bestemme hvor mye data som skal lastes inn for hver bygning (databredde), og hvordan bygninger fra fil skal kombineres med eventuelle bygninger i minnet (flettemetode). Merk at også situasjoner og kilder som er lagret i filen vil bli kombinert med situasjonene og kildene i minnet. Hvis filens databredde er mindre enn valgt databredde for import, vil brukeren få en advarsel, og databredden vil settes til filens databredde. Dersom databredde for import er ulik databredden til bygningene i minnet, vil man få feil (unntatt hvis valgt flettemetode er 'Nullstill og erstatt alt').
  • Eksport...: Lagrer data i minnet (bygninger, situasjoner, kilder, samt gjeldende databredde) til fil.
  • Fjern alle data: Fjerner alle bygninger i minnet, og leser inn standard situasjoner og kilder fra konfigurasjonsfil.
  • Kjør initialiseringsfil...: Leser inn en XML-fil som angir diverse operasjoner (innlasting, behandling, lagring, rapportering) som skal utføres automatisk. Filformat og mer informasjon om dette finnes i detaljspesifikasjon for NorCalc versjon 3.
  • Avbryt overføring av data: Avbryter enhver pågående innlasting, behandling eller lagring av bygninger.
  • Avslutt Støybygg: Avslutter Støybygg. Hvis bygninger er endret siden de sist ble lastet inn fra fil eller database vil brukeren få en advarsel om at data vil gå tapt.
• Database
  • Hente data...: Laster inn bygninger fra databasen angitt ved menyvalget Velg database. Brukeren kan i et dialogvindu gjøre et utvalg av bygninger per adresse, kommune, kildeident, m.m. I samme vindu kan brukeren også bestemme databredde, altså hvor mye data som skal leses inn for hver bygning. Alle eksisterende bygninger, situasjoner og kilder i minnet vil forkastes før de nye lastes inn fra databasen.
  • Lagre data...: Lagrer bygninger i minnet til databasen angitt ved Velg database. Bare nye bygninger og bygninger som er endret etter at bygningene ble hentet ut fra en database vil bli forsøkt lagret til databasen. Hvis noen av de aktuelle bygningene er endret i databasen etter at de sist ble hentet ut av en database, vil brukeren få en advarsel og må velge hvilke bygninger som skal beholdes; bygningene i databasen eller bygningene i minnet. Dersom ingen bygninger er endret siden sist bygningene ble hentet ut fra en database, vil brukeren få spørsmål om han ønsker å ignorere tidspunktet for siste endring. I så fall vil alle bygninger i minnet bli lagret til databasen. Merk at dersom databasen mangler situasjoner som finnes i minnet vil databasen bli oppdatert med de manglende situasjonene.
  • Importere data...: Tilsvarer Hente data, men bygningene som lastes fra database vil ikke automatisk erstatte bygningene i minnet. I stedet vil brukeren kunne velge hvordan bygningene skal kombineres (flettemetode), tilsvarende som ved Import fra fil. Situasjoner og kilder i databasen vil kombineres med situasjonene og kildene i minnet.
  • Velg database...: Åpner dialogvindu hvor tilkobling til database kan konfigureres. Det er tre muligheter:
    • Velge en (Microsoft Access-)fil
    • Angi en tilkoblingsstreng til fil eller database [for avanserte brukere]
    • Koble til en (Oracle-)database med gitt nettadresse, port, brukernavn og passord.
    Merk at alle opplysninger om tilkobling til database lagres i brukerinnstillingene, med unntak av passord. Dersom man ønsker å koble til samme database neste gang Støybygg startes, må man altså legge inn et evt. passord på nytt.
  • Opprett tabellstruktur: Fjerner alt gammelt innhold fra den valgte databasen, og oppretter tabellene som brukes av Støybygg på nytt.
  • Avbryt overføring av data: Avbryter enhver pågående innlasting, behandling eller lagring av bygninger.
• Import
  • Oppdater med data fra matrikkel... Leser inn matrikkel-informasjon (adresse, gårds-/bruksnummer, m.m.) om bygninger fra en tekst-fil, og oppdaterer bygningene i minnet med denne informasjonen. Ingen nye bygninger blir lagt til.
  • Import fra NVDB... Leser inn bygninger (bruksenheter) fra en Access-database med data fra NVDB. Brukeren kan velge hvordan NVDB-bygningene skal flettes mot bygningene i minnet.
  • Import fra Cadna... Leser inn bygninger fra en tekst-fil med data fra Cadna. Brukeren kan velge hvordan bygningene fra Cadna skal flettes mot bygningene i minnet.
  • Import fra Nortim... Leser inn bygninger fra en tekst-fil med data fra NORTIM. Brukeren kan velge hvordan bygningene fra NORTIM skal flettes mot bygningene i minnet.
  • Import fra Støybygg 2... Leser inn bygninger fra en Access-database med data fra Støybygg 2. Brukeren kan velge hvordan bygningene fra Støybygg 2 skal flettes mot bygningene i minnet.
  • Import fra matrikkel...: Leser inn bygninger fra en tekst-fil med data fra matrikkel. Brukeren kan velge hvordan bygningene fra matrikkel skal flettes mot bygningene i minnet.
  • Avbryt overføring av data: Avbryter enhver pågående innlasting, behandling eller lagring av bygninger.
• Verktøy
  • Redigere konstruksjoner...: Åpner vinduet for redigering av konstruksjoner.
  • Redigere konfigurasjon...: Åpner vinduet for redigering av konfigurasjon (dvs. situasjoner og kilder).
  • Nullstill brukerinnstillinger i dette vinduet: Nullstiller brukerinnstillinger for dette vinduet. Siden dette er hovedvinduet, vil nullstillingen i tillegg til vinduets størrelse og plassering også omfatte ting som:
    • Valgt situasjon og kilde.
    • Oppsett for Automatisk justering av systemklokke.
    • Oppsett for Automatisk lagring av data i minnet.
    • Standard parametere som brukes i forbindelse med rapportering.
  • Nullstill alle brukerinnstillinger: Nullstiller alle brukerinnstillinger i Støybygg.
  • Automatisk justering av systemklokke: Her kan brukeren legge inn adresse og port til en NIST-tjener. Støybygg vil da automatisk og jevnlig oppdatere systemklokken. Merk at enkelte brukere har opplevd problemer med å få denne til å fungere. Hensikten med dette menyvalget er å sikre at det ikke er for store avvik i tid mellom ulike brukere (jf. Database / Lagre data). Dersom systemklokken blir jevnlig korrigert på annet vis, er dette menyvalget ikke nødvendig.
  • Automatisk lagring (<NN> minutter): Angir hvor mange minutter uten brukeraktivitet Støybygg skal vente før bygninger, situasjoner, kilder og konstruksjoner i minnet lagres til sikkerhetskopi-filer.
  • Oppsett av kataloger: Åpner dialogvindu hvor brukeren kan angi hvor diverse Støybygg-filer skal lagres. Dette vinduet kan f.eks. brukes i tilfeller hvor det er hensiktsmessig at flere brukere benytter samme fil (f.eks. konstruksjonsdatabase); filen kan da legges på en delt katalog som angis i dette vinduet. For hver katalog kan man trykke på knappen Standard for å tilbakestille den aktuelle katalogen til standardverdi.
    • Katalog for konfigurasjonsfil: Denne filen inneholder standard situasjoner, kilder, støyenheter, m.m. Innholdet kan redigeres i vinduet for redigering av konfigurasjon.
    • Katalog for konstruksjonsdatabase: Konstruksjonsdatabasen inneholder alle konstruksjonselementer som benyttes av Støybygg. Innholdet kan redigeres i vinduet for redigering av konstruksjoner.
    • Katalog for byggtyper: Denne filen inneholder ID og beskrivelse til alle bygningstyper i matrikkel, koblet med fylkesvise tall for antall personer per boenhet for de enkelte bygningstypene (fra SSB). Innholdet brukes i nedtrekkslisten Byggtyp i bygningstabellen, og i opptelling av Ant. pers.
    • Katalog for kommuner: Denne filen inneholder nummer og navn til fylker og kommuner i Norge. Innholdet brukes til å velge Kommune i bygningstabellen.
    • Katalog for oversetting av kildereferanser: Denne filen inneholder kildereferanser (f.eks. referanselenke ID for en veg) og kildeident'er (f.eks. vegident). Innholdet brukes flere steder i Støybygg til å presentere en mer menneskelig lesbar tekst (kildeident) i stedet for kildereferanse (som ofte bare er et tall).
    • URL / katalog for hjelpefiler: Dette er adressen til hjelpefiler som vises i nettleser når brukeren trykker F1 i aktivt vindu (eller klikker Hjelp-knappen øverst til høyre i vinduet.
    • Katalog til brukerfiler: Denne katalogen kan ikke endres, men vises som informasjon til brukeren. Denne katalogen inneholder alle brukerspesifikke filer, som brukerinnstillingene (settings.dat) og automatisk genererte sikkerhetskopier (_autosaveBygg.dat og _autosaveKonstruk.dat).
    Alle disse filene (med unntak av hjelpefiler og sikkerhetskopier) leses inn ved oppstart av Støybygg.
  • Avbryt overføring av data: Avbryter enhver pågående innlasting, behandling eller lagring av bygninger.
• Vinduer
  • Progresjon: Åpner separat vindu hvor alle progresjonsmeldinger i Støybygg vises fortløpende.
  • Feilmeldinger: Åpner separat vindu hvor alle feilmeldinger i Støybygg vises fortløpende.

Knapperad for navigering og behandling av bygninger

Knapperaden viser brukeren hvilken bygning som er aktiv, og lar brukeren navigere forover og bakover i listen, og til første eller siste bygning. Når brukeren endrer aktiv bygning vil informasjonen i alle Støybygg-vinduer oppdateres automatisk.

Det er også knapper for å opprette () en bygning, og fjerne () eller kopiere () aktiv bygning. Fjerning av bygninger påvirker bare bygninger i minnet og vil ikke fjerne bygningen fra databasen når Lagre data velges i menyen. For å fjerne en bygning fra databasen må brukeren krysse av i kolonnen Slett fra database i tabellen over bygninger, og deretter velge Lagre data.

Ved oppretting og kopiering av en bygning må brukeren angi bygningsnummeret til den nye bygningen. En advarsel vil bli gitt dersom brukeren angir et bygningsnummer som allerede eksisterer blant bygningene i minnet. Støybygg vil akseptere at to eller flere bygninger har samme bygningsnummer, men ved lagring til database vil man få en feilmelding dersom dette er tilfelle. Årsaken er at bygningsnummer brukes som unik ID (primærnøkkel) i databasen.

Nedtrekkslistene for situasjon og kilde lar brukeren velge hvilken situasjon og kilde som skal være aktiv. Disse valgene påvirker automatisk alle relevante vinduer, og lagres også i brukerinnstillingene. Valgt situasjon og kilde vil derfor være aktiv neste gang Støybygg startes.

Følgende knapper er tilgjengelige for å åpne undervinduer i Støybygg:

• Bygning: Åpner vinduet med informasjon om bygningen.
• Grafikk: Åpner vinduet med bygningens grafikk-objekter.
• Støy Ute: Åpner vinduet med utendørs støy.
• Bruksenheter: Åpner vinduet med bygningens bruksenheter og rom. Et undervindu av dette viser innendørs støy og lar brukeren redigere lydveger.
• Bygning: Åpner vinduet med informasjon om bygningen.

Knappen Rapport lar brukeren velge hvilken type rapport som skal lages, og åpner deretter et vindu som viser rapporten, med mulighet for lagring og utskrift.

Tabell over bygninger

Tabellen over bygninger viser den viktigste informasjonen for hver bygning. Som figurene øverst viser er det mange kolonner. For å forenkle navigeringen er de to første kolonnene (Byggnr og Adresse) "låst" slik at de alltid er synlige selv når brukeren navigerer mot høyre.

Merk følgende om kolonnene i tabellen:

• Bare kolonner som har hvit bakgrunnsfarge (eller har nedtrekkslister) kan redigeres av brukeren. Redigeringen av disse kolonnene kan også gjøres for hver enkelt bygning i fanen Bygningsdata i vinduet med informasjon om bygningen.
• Kolonner med grå bakgrunn er ikke redigerbare, og er uavhengig av valgt situasjon og kilde. Kolonnen Byggnr er fiksert, men de andre kolonnene blir automatisk oppdatert eller beregnet av Støybygg.
• Kolonner med turkis bakgrunn er ikke redigerbare, og avhenger bare av valgt situasjon. Disse kolonnene er ikke relatert til innendørs eller utendørs støynivå. Kolonnene blir automatisk beregnet av Støybygg.
• Kolonner med grønn bakgrunn er ikke redigerbare, og avhenger både av valgt situasjon og kilde. Disse kolonnnene viser verdier som er basert på utendørs og/eller innendørs støynivå, automatisk beregnet av Støybygg.
• Kolonner med rød bakgrunn er ikke redigerbare, og avhenger av både valgt situasjon og kilde. Disse kolonnene viser høyeste utendørs støyverdier, automatisk beregnet av Støybygg.
• Kolonner med blå bakgrunn er ikke redigerbare, og avhenger av både valgt situasjon og kilde. Disse kolonnene viser høyeste innendørs støyverdier, automatisk beregnet av Støybygg.

Statuslinje

Statuslinjen har følgende innhold:

• Framdriftsviser for aktiv innlasting, behandling eller lagring. Denne er skjult når ingen slik aktivitet pågår.
• Dato og tidspunkt for siste progresjonsmelding.
• Siste progresjonsmelding. Ved all innlasting, behandling og lagring av data vil Støybygg fortløpende vise progresjonsmeldinger. For å vise tidligere meldinger kan brukeren velge Vinduer / Progresjon i menyen. Merk at feilmeldinger knyttet til progresjonsmeldingene vises ikke i statuslinjen; for å se disse må brukeren velge Vinduer / Feilmeldinger i menyen.
• Gjeldende databredde for bygningene i minnet.
• Gjeldende databasetilkobling (se Velg database).

Versjon 1.2. SINTEF IKT 20111209/RTR
