Grafikk

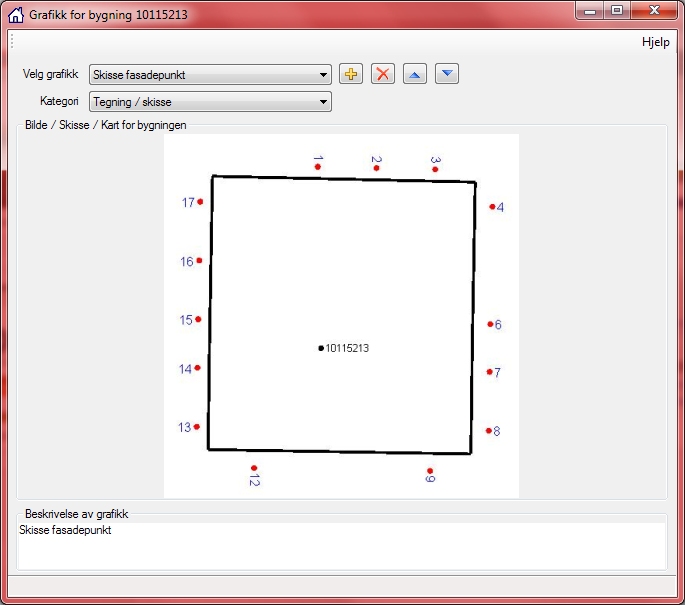

Dette vinduet viser grafikk-objekter for bygningen som er valgt i hovedvinduet. Innholdet vil automatisk oppdateres dersom en annen bygning velges.

Vinduet har følgende elementer:

Velg grafikk: Denne nedtrekkslisten inneholder alle grafikk-objekter for den aktuelle bygningen. Grafikk-objektene har ikke noe navn eller ID, så nedtrekkslisten inneholder verdiene fra feltet Beskrivelse av grafikk.

Legg til ny grafikk: Ved å klikke på denne åpnes et dialogvindu som lar brukeren velge en grafikk-fil. Kategori og Beskrivelse av grafikk fylles ut med standardverdier (hhv. 'Ukjent' og 'Grafikk N', hvor N er et tall).

Slett valgt grafikk: Fjerner valgt grafikk-objekt fra bygningen.

Flytt valgt grafikk oppover/nedover på lista: Disse knappene gjør det mulig å endre rekkefølgen på grafikk-objektene i nedtrekkslisten. Dette kan ha betydning i enkelte sammenhener (f.eks. rapporter), hvor bare første grafikk-objekt av en gitt kategori blir brukt.

Kategori: Angir hvilken kategori grafikk-objektet tilhører. Tilgjengelige verdier er:

Fotografi: Grafikk-objektet er et fotografi. Dette kan f.eks. brukes til å vise ulike fasader til en bygning.
Kart: Grafikk-objektet er et kart. Dette kan f.eks. brukes til å vise hvor bygningen befinner seg i forhold til omkringliggende støykilder.
Tegning/Skisse: Grafikk-objektet er en tegning eller skisse. Dette kan f.eks. brukes til en skisse som angir hvor fasadepunktene er plassert, eller en plantegning av bygningen som viser ulike bruksenheter og rom.
Annet: Grafikken er av en annen kategori en de tre hovedkategoriene over.
Ukjent: Kategori er ikke tilordnet.

Bilde / Skisse / Kart for bygningen: Dette er selve grafikk-objektet. Størrelsen på grafikken avhenger av tilgjengelig plass; ved å endre størrelse på vinduet vil grafikken bli reskalert, dog alltid med samme forhold mellom høyde og bredde. Ved å høyreklikke på grafikken kan man velge å kopiere grafikken til utklippstavlen, eller man kan lagre grafikken til fil.

Beskrivelse av grafikk: Denne kan være av fri lengde. Merk at første del (som er synlig i nedtrekkslisten Velg grafikk) bør inneholde nok informasjon til å skille grafikk-objektene fra hverandre.

Denne hjelpefilen viser figurer med data fra reelle bygninger. For å illustrere bruken av Støybygg er bygningenes data i mange tilfeller modifisert, og viser derfor ikke nødvendigvis bygningenes reelle støyverdier.
